Mittelwellige Strahler

  • sehr robust, auch geeignet bei hohen Umgebungstemperaturen
  • hohe Standzeiten von 20.000 Betriebsstunden
  • 1200 K mittlere Heizfadentemperatur
  • 2,4 µm Wellenlängenschwerpunkt

Die passenden Haltespangen und weiteres Zubehör finden Sie hier.

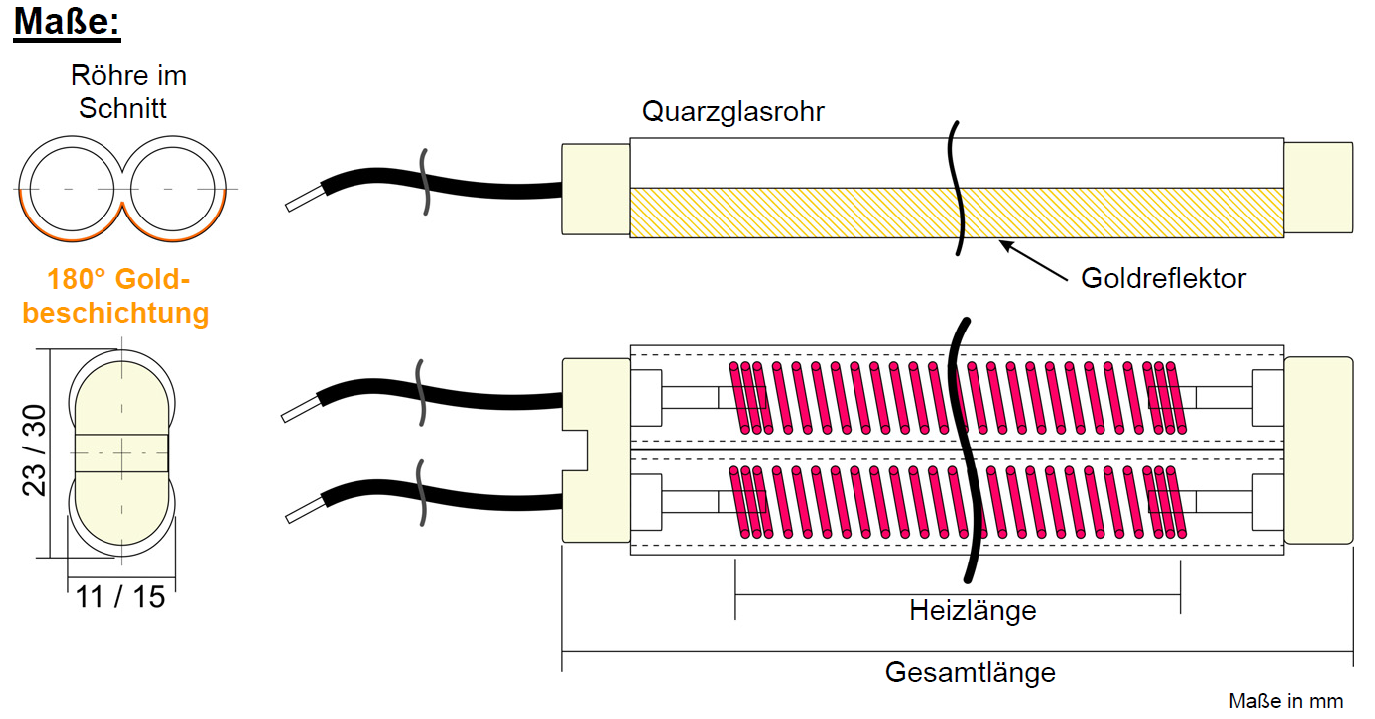

Zwillingsstrahler mit Goldreflektor

Strahler-Haube

Die Aluminium-Strahlerhaube ermöglicht zusammen mit den Strahlern einen einfachen Aufbau individueller Strahlerfelder.
Sie wird anschlussfertig ausgeliefert und bietet optimalen Halt und Schutz für mittelwellige IR-Zwillings-Quarzrohr-Strahler.
Die Hauben sind 180 mm länger als die Gesamtlänge des jeweiligen Strahlers.



Leistung Spannung Durchmesser [mm] Länge ges. / beheizt [mm] Strahler-Nr.   Länge Haube mit Anschl. [mm] Hauben-Nr.   Länge Haube ohne Anschl. [mm] Hauben-Nr.
0,5 kW 230 V 23x11 400 / 329 600.7050   580 600.7050.1   480 600.7050.5
0,8 kW 230 V 23x11 500 / 429 600.7051   680 600.7051.1   580 600.7051.5
1,0 kW 230 V 23x11 600 / 529 600.7052   780 600.7052.1   680 600.7052.5
1,2 kW 230 V 23x11 700 / 629 600.7053   880 600.7053.1   780 600.7053.5
1,4 kW 230 V 23x11 800 / 729 600.7054   980 600.7054.1   880 600.7054.5
1,5 kW 230 V 23x11 730 / 670 600.7062   910 600.7062.1   810 600.7062.5
1,6 kW 230 V 23x11 900 / 829 600.7055   1080 600.7055.1   980 600.7055.5
1,8 kW 230 V 23x11 1000 / 929 600.7056   1180 600.7056.1   1080 600.7056.5
2,0 kW 230 V 30x15 900 / 800 600.1155   1080 600.1155.1   980 600.1155.1.5
2,0 kW 230 V 23x11 1100 / 1029 600.7058   1280 600.7058.1   1180 600.7058.5
2,2 kW 230 V 30x15 1200 / 1129 600.7059   1380 600.7059.1   1280 600.7059.5
2,4 kW 400 V 30x15 1300 / 1229 600.1157   1480 600.1157.1   1380 600.1157.5
2,5 kW 230 V 30x15 1460 / 1400 600.7061   1640 600.7061.1   1540 600.7061.5
2,7 kW 230 V 30x15 1460 / 1400 600.7063   1640 600.7063.1   1540 600.7063.5
3,25 kW 400 V 30x15 1780 / 1700 600.1955   1960 600.1955.1   1860 600.1955.5

mittelwelliges Strahlerfeld

Ein mittelwelliges Strahlerfeld besteht aus Optron® Strahlerhauben mit mittelwelligen Optron® IR-Strahlern, montiert auf einen Halterahmen aus Aluminium mit Kabelkanal.
Diese flexible Anordnung lässt sich horizontal frei drehbar positionieren und somit an nahezu alle Durchlaufprozesse anpassen.



Ihre Vorteile:

  • flexibler und preiswerter Aufbau
  • große Flächen homogen erwärmen
  • einfach zu montieren über verschiebbare Nutensteine im Rahmenprofil
  • Einstellung der Leistung über optionalen Optron® Leistungssteller möglich
  • lange Durchlauföfen einfach umsetzbar



Wir helfen Ihnen bei der Dimensionierung der passenden Größe Ihres Optron® Strahlerfelds.
Rufen Sie uns an oder schreiben Sie uns!

Für mehr Flächenleistung und schnelle Regelbarkeit der Strahler bieten wir individuelle IR Kassetten im kurzwelligen Infrarotbereich an.
